Токарные
и токарно-винторезные станки:
- токарно-винторезный станок,
модель 165, № 9639,
- токарно-винторезный станок,
модель 163,
- токарно-винторезный станок,
модель СН 401,
- токарно-винторезный станок,
модель 16К20,
- токарно-винторезный станок,
модель 1К341,
- токарно-винторезный станок,
модель 1А616,
- токарно-винторезный станок,
модель 1К62,
- токарный станок с ЧПУ Pinacho
TAURUS 260-1500.
|
|
|
|
 |
|
Токарный
винторезный станок
модель 165 (№ 9639) |
Технические характеристики станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
1000 |
Наибольший
диаметр обрабатываемого изделия над суппортом, мм |
650 |
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
80 |
Расстояние
между центрами, мм |
5000 |
Высота
центров, мм |
500 |
Наибольшая
длина обтачивания, мм |
2520; 4500 |
Пределы
чисел оборотов шпинделя в минуту |
5
:-: 500 |
Пределы
продольных подач, мм/об |
0,20 :-: 3,05 |
Пределы
поперечных подач мм/об |
0,07 :-: 1,04 |
Нарезаемые резьбы:
метрическая, шаг в мм
дюймовая, число ниток на 1”
модульная, шаг в модулях |
1 :-: 120
28 – ¼
0,5п – 30п |
Мощность
главного электродвигателя, квт |
22 |
Габариты
станка, мм (длина, ширина и высота) |
5825 Х 2100 Х 1760 |
Вес
станка |
12500; 15650 |
|
|
|
|
 |
|
Токарный
винторезный станок
модель 163 |
Технические характеристики станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
630 |
Наибольший
диаметр обрабатываемого изделия над суппортом, мм |
340 |
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
65 |
Расстояние
между центрами, мм |
1400 |
Высота
центров, мм |
315 |
Наибольшая
длина обтачивания, мм |
2520; 4500 |
Пределы
чисел оборотов шпинделя в минуту |
5
:-: 500 |
Пределы
продольных подач, мм/об |
0,20 :-: 3,05 |
Пределы
поперечных подач мм/об |
0,07 :-: 1,04 |
Нарезаемые резьбы:
метрическая, шаг в мм
дюймовая, число ниток на 1”
модульная, шаг в модулях
питчевой, в диаметральных питчах |
1 :-: 192
24 – ¼
0,5п – 48п
96 – 7/8 |
Мощность
главного электродвигателя, квт |
14 |
Габариты
станка, мм (длина, ширина и высота) |
3530 Х 1520 Х 1290 |
Вес
станка |
4050 |
|
|
|
|
Токарно-винторезный станок,
модель СН 401
Технические характеристики станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
400 |
Наибольший
диаметр обрабатываемого изделия над суппортом, мм |
240 |
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
65 |
Расстояние
между центрами, мм |
750, 1500 |
Пределы
чисел оборотов шпинделя в минуту |
1000 |
Пределы
продольных подач, мм/об |
0,05 :-: 2 |
Пределы
поперечных подач мм/об |
0,015 :-: 0,65 |
Нарезаемые
резьбы:
метрическая,
шаг в мм
дюймовая,
число ниток на 1”
модульная,
шаг в модулях
питчевой,
в диаметральных питчах |
0,5
:-: 88
24
– ¼
0,25п – 44п
176
– 2 |
Мощность
главного электродвигателя, квт |
7,5 |
Габариты
станка, мм (длина, ширина и высота) |
2360 Х 1217 Х 1438 |
Вес
станка |
2210 |
|
|
|
|
 |
|
Токарный
винторезный станок
модель 16К20 (№ 7310905) |
Технические характеристики станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
630 |
Наибольший
диаметр обрабатываемого изделия над суппортом, мм |
340 |
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
65 |
Расстояние
между центрами, мм |
1400 |
Высота
центров, мм |
315 |
Наибольшая
длина обтачивания, мм |
2520; 4500 |
Пределы
чисел оборотов шпинделя в минуту |
5
:-: 500 |
Пределы
продольных подач, мм/об |
0,20 :-: 3,05 |
Пределы
поперечных подач мм/об |
0,07 :-: 1,04 |
Нарезаемые резьбы:
метрическая, шаг в мм
дюймовая, число ниток на 1”
модульная, шаг в модулях
питчевой, в диаметральных питчах |
1 :-: 192
24 – ¼
0,5п – 48п
96 – 7/8 |
Мощность
главного электродвигателя, квт |
14 |
Габариты
станка, мм (длина, ширина и высота) |
3530 Х 1520 Х 1290 |
Вес
станка |
4050 |
|
|
|
|
Токарно-винторезный станок модель
1К341 (№ 11758)
Технические характеристики
станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
400 |
Наибольший
диаметр подачи прутка |
100 |
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
40 |
Расстояние
между центрами, мм |
1400 |
Высота
центров, мм |
200 |
Наибольшая
длина обтачивания, мм |
630 |
Пределы
чисел оборотов шпинделя в минуту |
60
:-: 2000 |
Пределы
продольных подач, мм/об |
0,03 - 2 |
Пределы
поперечных подач мм/об |
0,02 – 0,6 |
Мощность
главного электродвигателя, квт |
3
Х 1,5 |
Габариты
станка, мм (длина, ширина и высота) |
3000 Х 1200 Х 1380 |
Вес
станка |
2400 |
|
|
|
|
Токарно-винторезный станок, модель 1А616
Технические характеристики
станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
320 |
Наибольший
диаметр обрабатываемого изделия над суппортом, мм |
180 |
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
34 |
Расстояние
между центрами, мм |
710 |
Высота
центров, мм |
165 |
Наибольшая
длина обтачивания, мм |
660 |
Пределы
чисел оборотов шпинделя в минуту |
1450 |
Пределы
продольных подач, мм/об |
0,065 – 0,91 |
Пределы
поперечных подач мм/об |
0,065 – 0,91 |
Нарезаемые
резьбы:
метрическая,
шаг в мм
дюймовая,
число ниток на 1”
модульная,
шаг в модулях
питчевой,
в диаметральных питчах |
0,5
- 24
56
– 1
0,25п – 22п
128
– 2 |
Мощность
главного электродвигателя, квт |
4 |
Габариты
станка, мм (длина, ширина и высота) |
2135 Х 1225 Х 1220 |
Вес
станка |
1500 |
|
|
|
|
 |
|
Токарный
винторезный станок
модель 1К62 (№ 715995-253 г/с) |
Технические характеристики станка:
Наибольший
диаметр обрабатываемого изделия над станиной, мм |
|
Наибольший
диаметр обрабатываемого изделия над суппортом, мм |
|
Диаметр
прутка, проходящего через отверстие в шпинделе, мм |
|
Расстояние
между центрами, мм |
1000 |
Высота
центров, мм |
|
Наибольшая
длина обтачивания, мм |
400 |
Пределы
чисел оборотов шпинделя в минуту |
|
Пределы
продольных подач, мм/об |
|
Пределы
поперечных подач мм/об |
|
Нарезаемые
резьбы:
метрическая,
шаг в мм
дюймовая,
число ниток на 1”
модульная,
шаг в модулях
питчевой,
в диаметральных питчах |
|
Мощность
главного электродвигателя, квт |
|
Габариты
станка, мм (длина, ширина и высота) |
|
Вес
станка |
|
|
|
|
|
 |
|

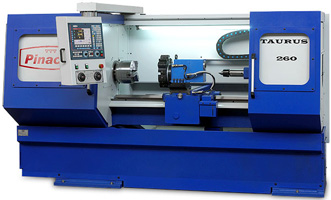

Токарный
станок с ЧПУ
Pinacho TAURUS 260-1500 |
Технические характеристики станка:
Высота
центров |
260
мм |
Расстояние
между центрами |
1000/1500
2000/3000 мм |
Обрабатываемый
диаметр над станиной |
530 мм |
Обрабатываемый
диаметр над суппортом |
475 мм |
Обрабатываемый
диаметр над поперечным суппортом |
315 мм |
Ширина
станины |
350 мм |
Диаметр
цилиндрического отверстия в шпинделе |
80 мм (опция
105 мм) |
Тип крепления
патрона на носок шпинделя |
DIN 55027
№8 |
Метрический
конус в шпинделе |
5 МТ |
Количество
диапазонов |
2 |
Диапазон
скорости вращения шпинделя |
Диаметр
80 мм
0-564 об/мин
564-2500 об/мин
Диаметр 105 мм
0-564 об/мин
564-2000 об/мин |
Z, X подача
в рабочем объеме |
0-10000
мм/мин |
Z, X ускоренная
подача |
15 м/мин |
Диаметр
пиноли задней бабки |
82 мм |
Ход пиноли
задней бабки |
ручной
235 мм
гидравлический 150 мм |
Внутренний
конус пиноли |
5 МТ |
Мощность
главного привода |
11 кВт |
Мощность
привода подачи СОЖ |
0,57 кВт |
Усилие
подачи по оси Z |
9.047 N |
Усилие
подачи по оси X |
4,524 N |
Ширина
станка |
2780/3280
3900/4800 мм |
Глубина
станка |
1985/2025
мм |
Высота
станка |
1960/2060
мм |
Масса
станка |
2875/3095
3350/3500 кг |
|
|
